概述:描述交互概述圖如何融合活動圖和序列圖,以使交互片段可以輕松地與決策點和流程組合。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件(Computer Aided Software Engineering)。EA不同于普通的UML畫圖工具(如VISIO),它將支撐系統開發的全過程。在需求分析階段,系統分析與設計階段,系統開發 及部署等方面有著強大的支持,同時加上對10種編程語言的正反向工程,項目管理,文檔生成,數據建模等方面。可以讓系統開發中各個角色都獲得最好的開發效率。
交互概述圖
交互概述圖是活動圖的一種形式,其中節點表示交互圖。交互圖可以包括順序圖,通訊圖,交互概述和時序圖。交互概述圖的大多數符號與活動圖相同。例如,初始,最終,決策,合并,派生和聯接節點都相同。但是,交互概述圖引入了兩個新元素:交互發生和交互元素。

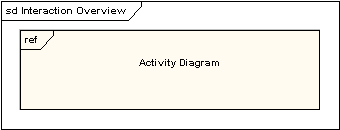

交互事件
交互事件是對現有交互圖的引用。交互事件顯示為參考框架;也就是說,在左上角帶有“ ref”的框架。所引用的圖的名稱顯示在框架的中央。

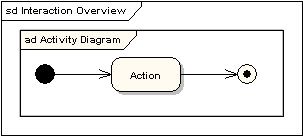

互動元素
交互元素類似于交互事件,因為它們顯示矩形框架內現有交互圖的表示。它們的不同之處在于它們以內聯方式顯示參考圖的內容。
全部放在一起

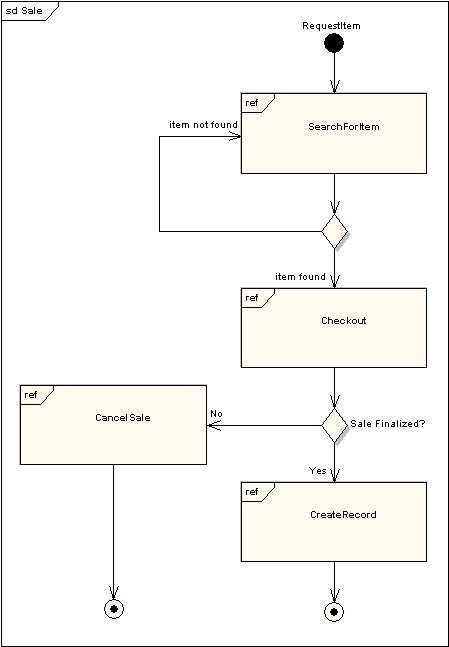

活動圖上所有相同的控件(分支,聯接,合并等)都可以用于交互概覽圖上,從而將控制邏輯置于較低級別的圖上。以下示例描述了一個示例銷售過程,其中子過程在交互事件中被抽象化。
=====================================================
