序列圖

序列圖是交互圖的一種形式，將對象顯示為沿著頁面運行的生命線，其隨時間的交互表示為從源生命線到目標生命線的箭頭繪制的消息。順序圖擅長顯示哪些對象與哪些其他對象通信；以及哪些消息觸發了這些通信。順序圖并非旨在顯示復雜的過程邏輯。

生命線

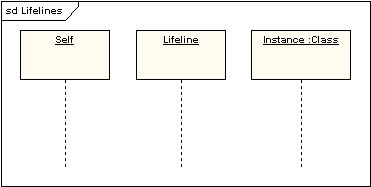

生命線代表序列圖中的單個參與者。生命線通常會有一個包含其對象名稱的矩形。如果其名稱為“ self”，則表示生命線代表擁有序列圖的分類器。

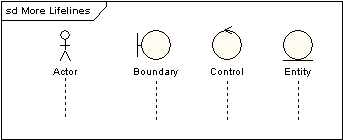

有時，序列圖會帶有一條生命線，其頭部帶有actor元素符號。如果序列圖屬于用例，通常就是這種情況。穩健性圖中的邊界，控制和實體元素也可以擁有生命線。

留言內容

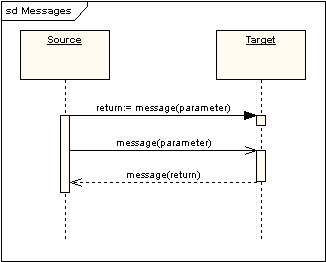

消息顯示為箭頭。消息可以是完整，丟失或發現的；同步或異步 呼叫或信號。在下圖中，第一個消息是同步消息（由實心箭頭表示），并帶有隱式返回消息；第二條消息是異步的（由箭頭線表示），第三條消息是異步的返回消息（由虛線表示）。

執行發生

沿著生命線延伸的細矩形表示執行的發生或控件焦點的激活。在上圖中，有三個執行事件。第一個是源對象發送兩個消息并接收兩個答復。第二個是目標對象接收同步消息并返回答復。第三個是接收異步消息并返回答復的目標對象。

自身消息

自身消息可以表示操作的遞歸調用，也可以表示一個方法調用屬于同一對象的另一個方法。它顯示為在生命線的執行事件中創建嵌套的控件焦點。

丟失的消息

丟失的消息是已發送但未到達預期收件人的消息，或發往當前圖中未顯示的收件人的消息。找到的消息是從未知發件人或當前圖中未顯示的發件人收到的消息。它們被表示為去往或來自端點元素。

生命線的開始和結束

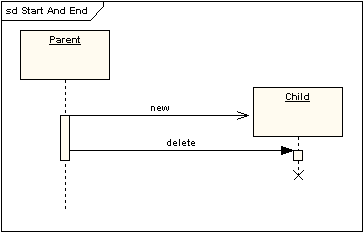

生命線可以在時序圖表示的時間范圍內創建或銷毀。在后一種情況下，生命線由停止符號終止，表示為十字形。在前一種情況下，生命線開頭的符號在頁面下方比導致創建的對象的符號低。下圖顯示了正在創建和銷毀的對象。

持續時間和時間限制

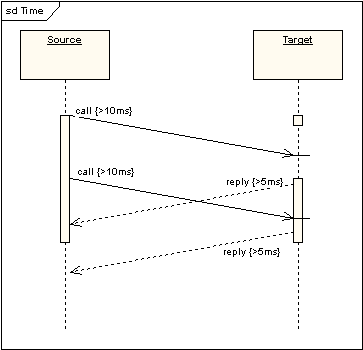

默認情況下，一條消息顯示為一條水平線。由于生命線代表屏幕上時間的流逝，因此在對實時系統甚至有時限的業務流程進行建模時，考慮執行操作所花費的時間可能很重要。通過設置消息的持續時間約束，消息將顯示為斜線。

組合碎片

前面已經說過，順序圖并非旨在顯示復雜的過程邏輯。在這種情況下，確實有許多機制可以在圖表中添加一定程度的過程邏輯，并且這些機制都位于組合片段的標題之下。組合片段是一個或多個處理序列，包含在框架中并在特定的命名環境下執行?？捎玫钠斡校?br/>

• if…then…else構造，則使用替代片段（表示為“ alt”）模型。

• 選項片段（表示為“ opt”）模型轉換構造。

• 中斷片段對替代的事件序列進行建模，而不是處理整個圖的其余部分。

• 并行片段（表示為“ par”）對并發處理進行建模。

• 弱排序片段（表示為“ seq”）包含許多序列，必須在前一個片段中處理所有消息，然后才能開始下一個片段，但是不會在不共享消息的片段中強加任何序列生命線。

• 嚴格的排序片段（表示為“strict”）包含必須按給定順序處理的一系列消息。

• 負片（表示為“ neg”）包含無效的一系列消息。

• 關鍵片段包含一個關鍵部分。

• 如果消息或消息出現在當前上下文中，則忽略片段將其無關。

• 考慮片段實際上與忽略片段相反：考慮片段中未包括的任何消息都應被忽略。

• 斷言片段（表示為“assert”）表示未顯示為斷言操作數的任何序列均無效。

• 循環片段包含一系列重復的消息。

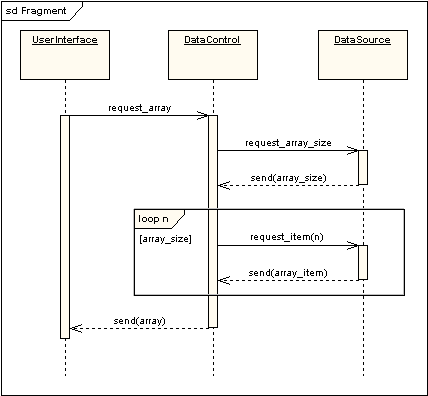

下圖顯示了一個循環片段。

還有一個交互事件，類似于組合片段。交互事件是對另一個圖的引用，該圖在框架的左上角具有單詞“ ref”，并且在框架的中間顯示了該引用圖的名稱。

Gate

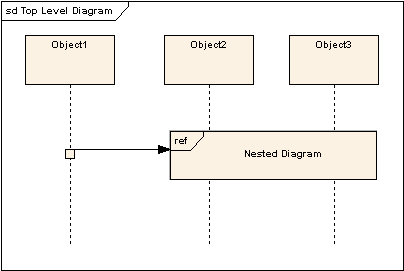

Gate是用于將片段內的消息與片段外的消息連接的連接點。EA將門顯示為片段框架上的小方塊。圖表Gate充當順序圖的頁外連接器，表示傳入消息的源或傳出消息的目標。以下兩個圖顯示了如何在實踐中使用它們。請注意，頂層圖上的Gate是消息箭頭接觸參考片段的點-無需將其呈現為盒子形狀。

零件分解

一個對象可以有多個生命線。這允許對象間消息和對象內消息顯示在同一圖表上。

狀態不變式/連續性

狀態不變性是生命線上放置的約束，在運行時必須為真。它顯示為具有半圓形末端的矩形。

延續與狀態不變具有相同的表示法，但用于組合片段中，并且可以跨越多個生命線。

=====================================================
