CASE軟件Enterprise Architect教程：組件模型

翻譯|使用教程|編輯：吳園園|2019-08-19 14:17:43.387|閱讀 518 次

概述：組件模型說明了將用于構建系統的軟件組件。

相關鏈接：

Enterprise Architect是一個對于軟件系統開發有著極好支持的CASE軟件（Computer Aided Software Engineering）。EA不同于普通的UML畫圖工具（如VISIO），它將支撐系統開發的全過程。在需求分析階段，系統分析與設計階段，系統開發 及部署等方面有著強大的支持，同時加上對10種編程語言的正反向工程，項目管理，文檔生成，數據建模等方面。可以讓系統開發中各個角色都獲得最好的開發效率。

點擊下載Enterprise Architect最新試用版

組件模型說明了將用于構建系統的軟件組件。這些可以從類模型構建，并從頭開始為新系統編寫，或者可以從其他項目和第三方供應商引入。組件是較小軟件的高級聚合，并為軟件構建提供“黑盒”構建塊方法。

組件表示法

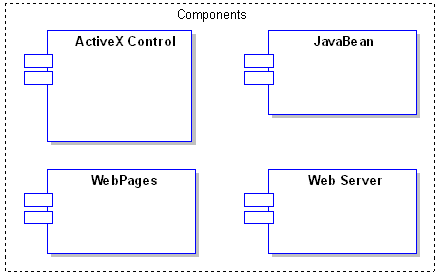

組件可能類似于ActiveX控件 - 用戶界面控件或業務規則服務器。如下圖所示繪制組件：

CASE軟件Enterprise Architect教程：組件模型

組件圖

組件圖顯示了軟件組件，它們的依賴關系，通信，位置和其他條件之間的關系。

接口

組件也可以公開接口。這些是組件廣告并可供其他軟件組件和類使用的可見入口點或服務。通常，組件由許多內部類和類包組成。它甚至可以由一組較小的組件組裝而成。

CASE軟件Enterprise Architect教程：組件模型

組件和節點

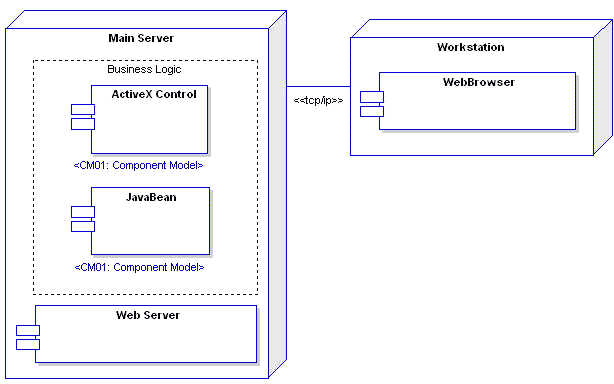

部署圖說明了系統在生產（或測試）環境中的物理部署。它顯示了組件的位置，服務器，機器或硬件。它可以說明網絡鏈接，LAN帶寬等。

CASE軟件Enterprise Architect教程：組件模型

要求

組件可能附有要求以表明其合同義務，它們將在模型中提供哪些服務。需求幫助記錄軟件元素的功能行為。

約束

組件可能附加約束，這些約束指示它們運行的環境。前置條件指定組件可以執行某些功能之前必須存在的內容; 后置條件表示在組件完成某些工作后將會出現的情況，并且不變量指定在組件生存期內必須保持的值。

方案

場景是對象隨時間變化的動作的文本/過程描述，并描述了組件的工作方式。可以創建多個場景來描述基本路徑（完美的貫穿）以及異常，錯誤和其他條件。

可追溯性

您可以通過實現鏈接指示可追溯性。組件可以實現另一個模型元素（例如，用例），或者組件可以由另一個元素（例如，類的包）實現。通過提供與組件之間的實現鏈接，您可以映射模型元素之間的依賴關系以及從初始需求到最終實現的可跟蹤性。

一個例子

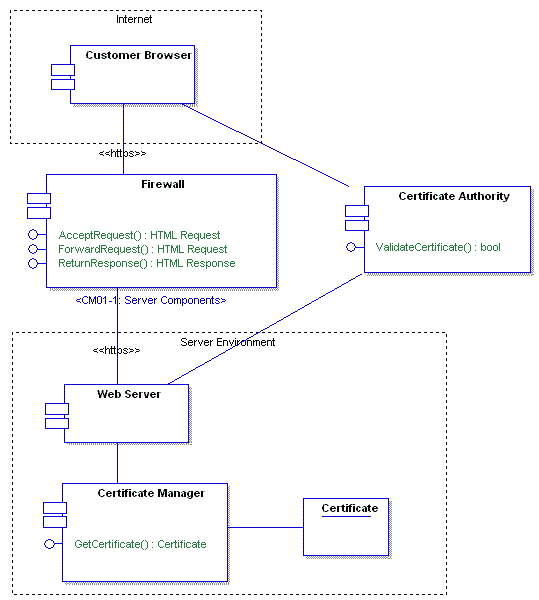

以下示例顯示了如何鏈接組件以提供系統構造的概念/邏輯視圖。此示例涉及在線書店的服務器和安全元素。它包括Web服務器，防火墻，ASP頁面等元素。

服務器組件

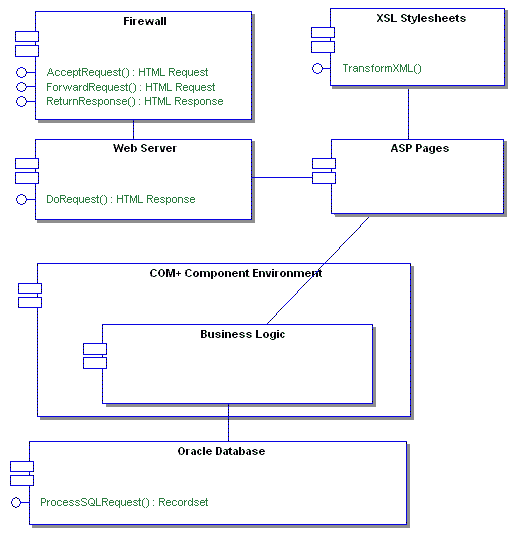

此圖說明了需要為在線書店構建的主服務器端組件的布局。這些組件是定制和購買物品的混合物，這些物品將被組裝以提供所需的功能。

CASE軟件Enterprise Architect教程：組件模型
