概述:我們將以兩種方法來說明,如何來新增邊界框的自定義配置特定屬性,并保存在模板中以便后續再用。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
之前和大家一起分享過如何創建多實體零件、裝配體、單一實體零件或鈑金模型邊界框的技巧。最終在配置特定選項卡中查看四個邊界框?qū)?性,這些屬性的尺寸有助于確定運輸和打包產品所需的空間。
有人曾經詢問如果需要將模型的長寬高屬性顯示在同一個自定義屬性欄中,以便在材料明細表和其他表中參考這個屬性,且希望能夠保存在模板中,那是否可以做到呢?當然可以!今天小編就和大家一起來分享此技巧!
邊界框的屬性值(長、寬、厚度、體積),可通過以下兩種方式查閱:

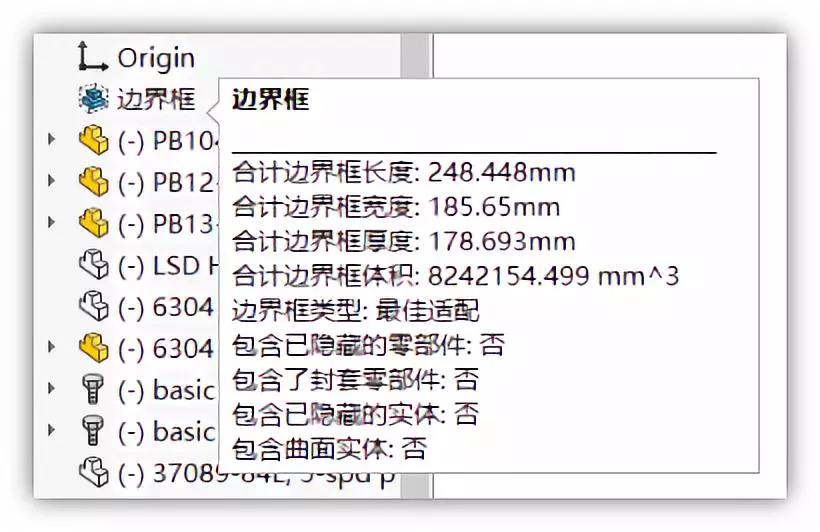

1. 鼠標停留在設計樹的邊界框圖標
2. 配置特定屬性中查閱

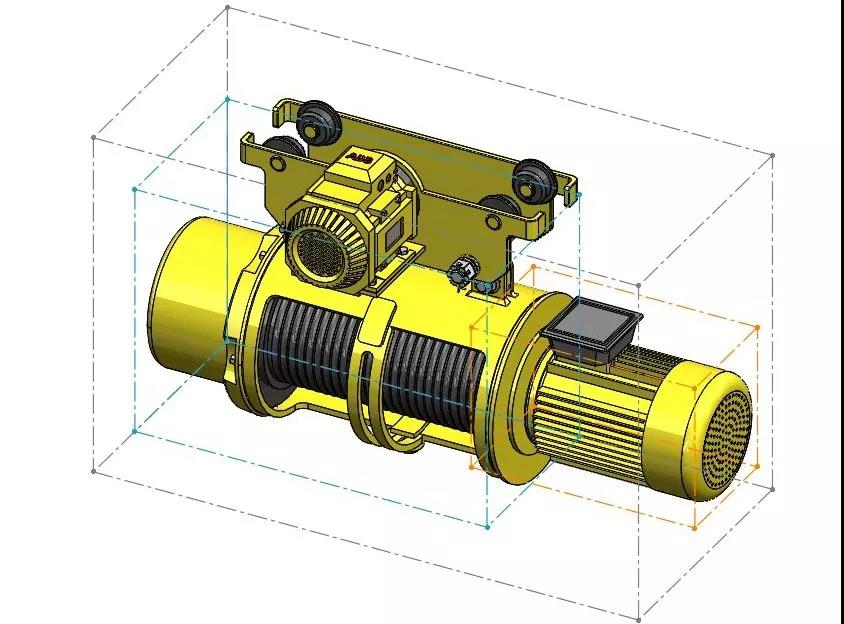

在 SolidWorks 2019 版本中,裝配體中的邊界框特性:
1. 可以被隱藏、顯示、壓縮、解除壓縮。
2. 頂層裝配體邊界框=》灰色
3. 子裝配體邊界框=》藍色
4. 零件邊界框=》橙色

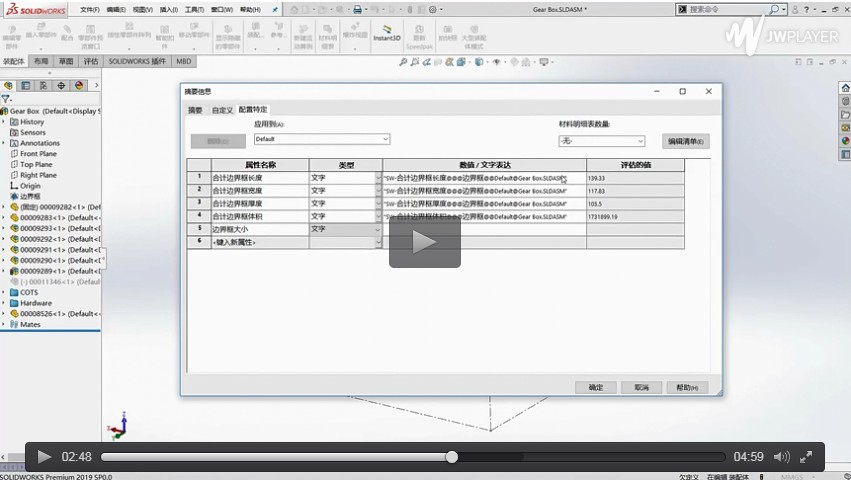

接下來將以兩種方法來說明,如何來新增邊界框的自定義配置特定屬性,并保存在模板中以便后續再用,詳細步驟請點擊下方操作視頻進行觀看。
