SolidWorks Simulation入門教程（六）：結果

翻譯|Solidworks資訊|編輯：黃竹雯|2019-07-04 14:51:53.610|閱讀 1505 次

概述：這次我們將向你展示如何進行研究并解釋你的結果，本章為SolidWorks Simulation入門教程最終篇。

相關鏈接：

歡迎閱讀 SolidWorks Simulation 系列入門教程的第六部分。這次我們將向你展示如何進行研究并解釋你的結果。

現在我們已經應用了我們的材料，定義了我們的聯系，指定了我們的夾具和載荷，并生成了我們的網格，所以是時候進行研究了。

計算完成后，SolidWorks Simulation將自動創建一個帶有默認結果圖的Results（結果）文件夾。你可以選擇創建哪些默認圖。單擊Simulation菜單，然后單擊Options（選項），然后單擊Default Options（默認選項）。

要創建其他繪圖，只需右鍵單擊“結果”文件夾，然后選擇一種可用的繪圖類型，包括應力，應變，位移，安全系數等。

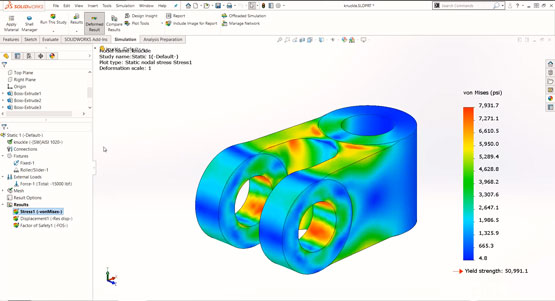

此處，我們正在查看Von Mises應力圖。圖例最初會縮放到最小和最大繪圖值，但你可以根據需要編輯圖例。單擊頂部或底部值以更改上限和下限。雙擊圖例以訪問全套圖表選項。

有幾種繪圖工具可以幫助我們可視化結果：

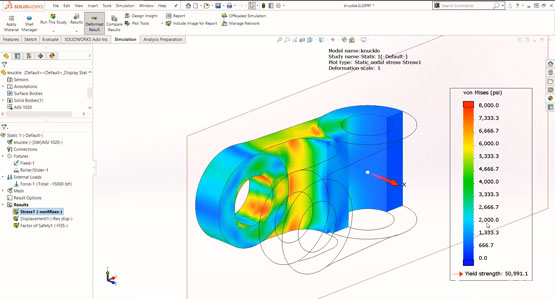

截面圖可用于在特定位置切割模型。

Iso clipping工具可隔離特定值之上或之下的區域。例如，允許我們快速識別最高應力位置。

探針工具將顯示模型中特定位置的結果值。

在許多情況下，變形非常小則難以在真實比例下看到。如果雙擊結果文件夾中的繪圖，你將看到一個更改變形比例的選項。這使我們能夠更容易地看到結構的偏轉情況。右鍵單擊并選擇Animate（動畫）以動態移動以更深入地了解設計在載荷下的執行情況。

所有這些圖都可以保存為靜態圖像或3D eDrawing文件，然后非SolidWorks用戶可以使用免費的eDrawings工具共享或查看這些文件。只需單擊按鈕，你甚至可以生成記錄研究設置信息和結果的格式化報告。

感謝你閱讀我們的SolidWorks Simulation入門系列教程。我們希望這些信息可以幫助到你。同時還推薦你在my.solidworks.com上創建一個帳戶，其中包含數百小時的免費培訓內容。
