對 SolidWorks Simulation 感興趣但不知道從哪里開始？憑借如此廣泛的設計分析解決方案，Simulation對于SolidWorks產品套件的新用戶來說可能是一款令人生畏的產品。

我們就直接進入SolidWorks Simulation系列入門教程的第一部分。了解你現在可以多快地將Simulation運用到你的產品開發工作流程中。

接下來將介紹設置和運行FEA（有限元分析）研究的基礎知識，也稱為simulation（仿真模擬）。

傳統的FEA軟件錯綜復雜且難以使用，僅供最有經驗的分析師使用。

SolidWorks Simulation不僅簡單直觀，而且還可以輕松處理復雜的仿真模擬。

但正如那句老話所說，胡亂輸入則會胡亂輸出（輸出質量是由輸入質量決定的）。因此了解基本概念以產生可靠數據則非常重要。該文將為那些剛接觸計算機輔助工程的人提供基礎知識，幫助你指明正確的方向，以成功完成你的第一個FEA項目。

我們將向你展示如何：

• 準備幾何體

• 分配材料

• 分配固定裝置和負載

• 如何對模型進行網格劃分

• 如何解釋結果

SolidWorks Simulation是一個虛擬測試環境，用于分析你的設計，評估其性能并做出決策以提高產品質量。但是它是如何實現這一目標呢？在后臺，該軟件采用了一種稱為有限元分析（FEA）的數值技術。

FEA背后的概念是在20世紀40年代早期開發的，但是這種方法在20世紀80年代和90年代在臺式計算機上實現時才變得更加主流。如今，F(xiàn)EA是一個功能強大的工具，被許多行業的設計師廣泛使用。在他們在現實中提出真正的問題之前，它實際上用于解決結構、振動和熱問題。

這有一個你可能不知道的有趣故事。每一個SolidWorks CAD都包含一個名為 SimulationXpress 的免費工具，可用于分析具有簡單負載和支撐的單個實體部分。你可以通過導航到工具菜單，然后導航到Xpress產品來激活。

對于其他分析功能，SolidWorks提供三種仿真模擬軟件包，旨在滿足不同用戶的需求：

Simulation Standard標準版用于零件和組件的結構，運動和疲勞分析。

Simulation Professional專業版增加了更多功能，包括頻率，熱，屈曲，跌落測試和優化研究。它還包括一整套生產力工具，使你可以更快地工作并獲得準確性更高的結果。

最后，Simulation Premium白金版軟件包還能夠分析塑料和橡膠部件，金屬成型操作，復合材料以及振動或振動結構等動態載荷。

無論所測試的具體設計如何，任何FEA研究的基本步驟基本都是相同的。

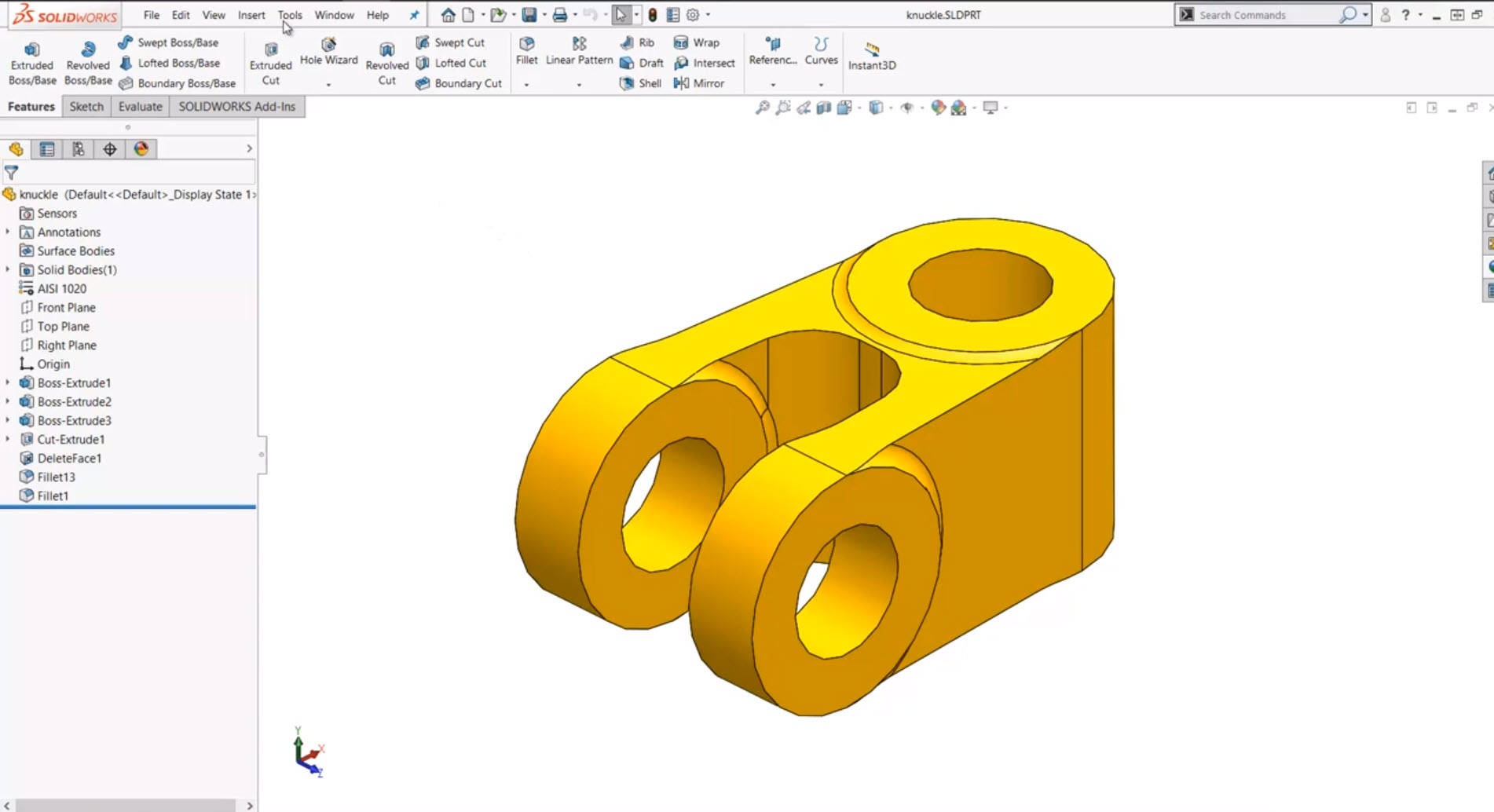

我們從幾何模型開始。它可以是原生的SolidWorks零件，多體零件或裝配體。它也可以是來自其他CAD軟件的文件，甚至是中間格式，例如STEP，IGES或Parasolid。SolidWorks Simulation能夠分析所有這些文件類型。

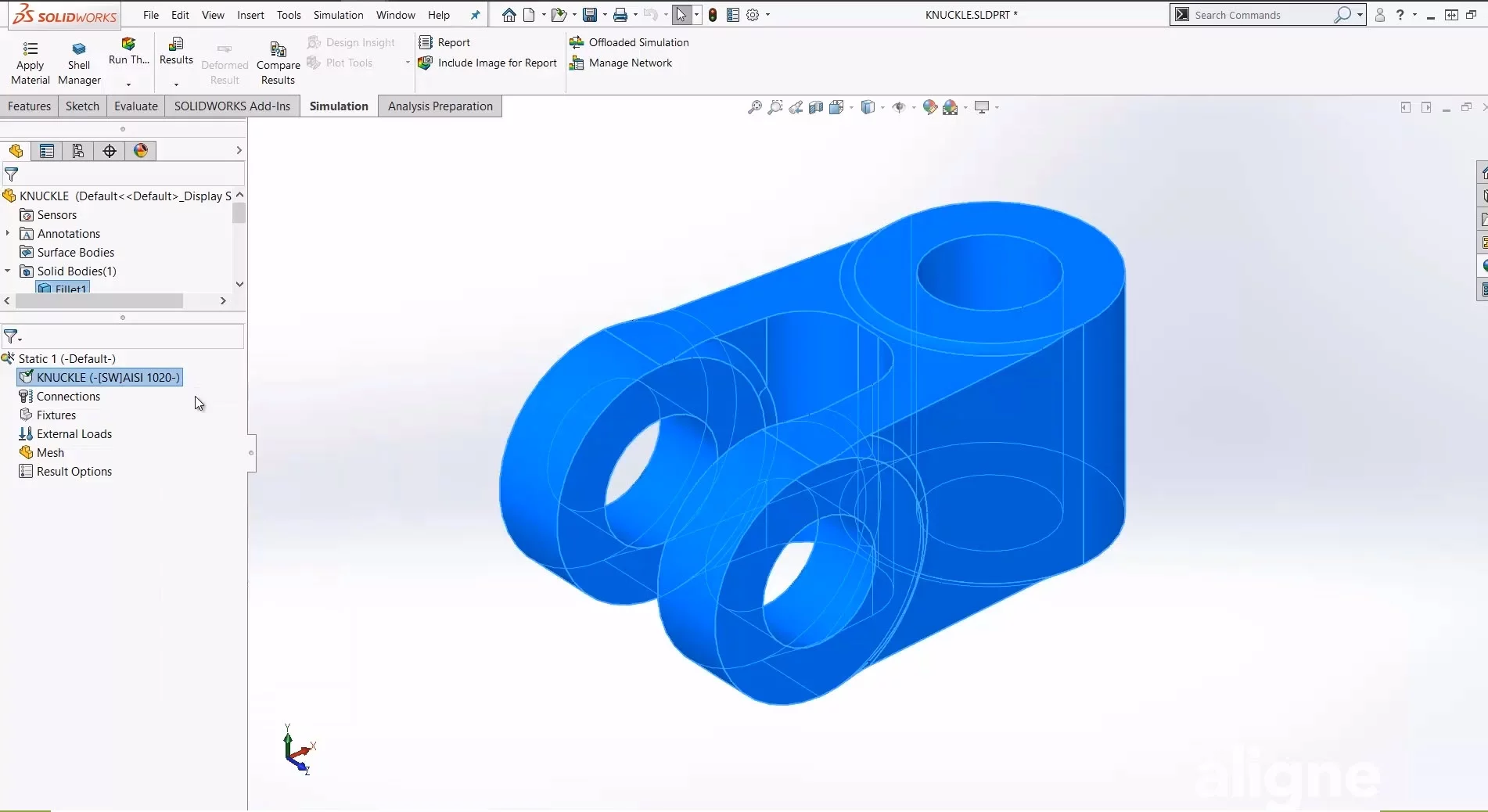

接下來，我們將材料分配給所有組件，定義作用于結構的載荷，并應用約束來描述它如何錨定或固定到位。

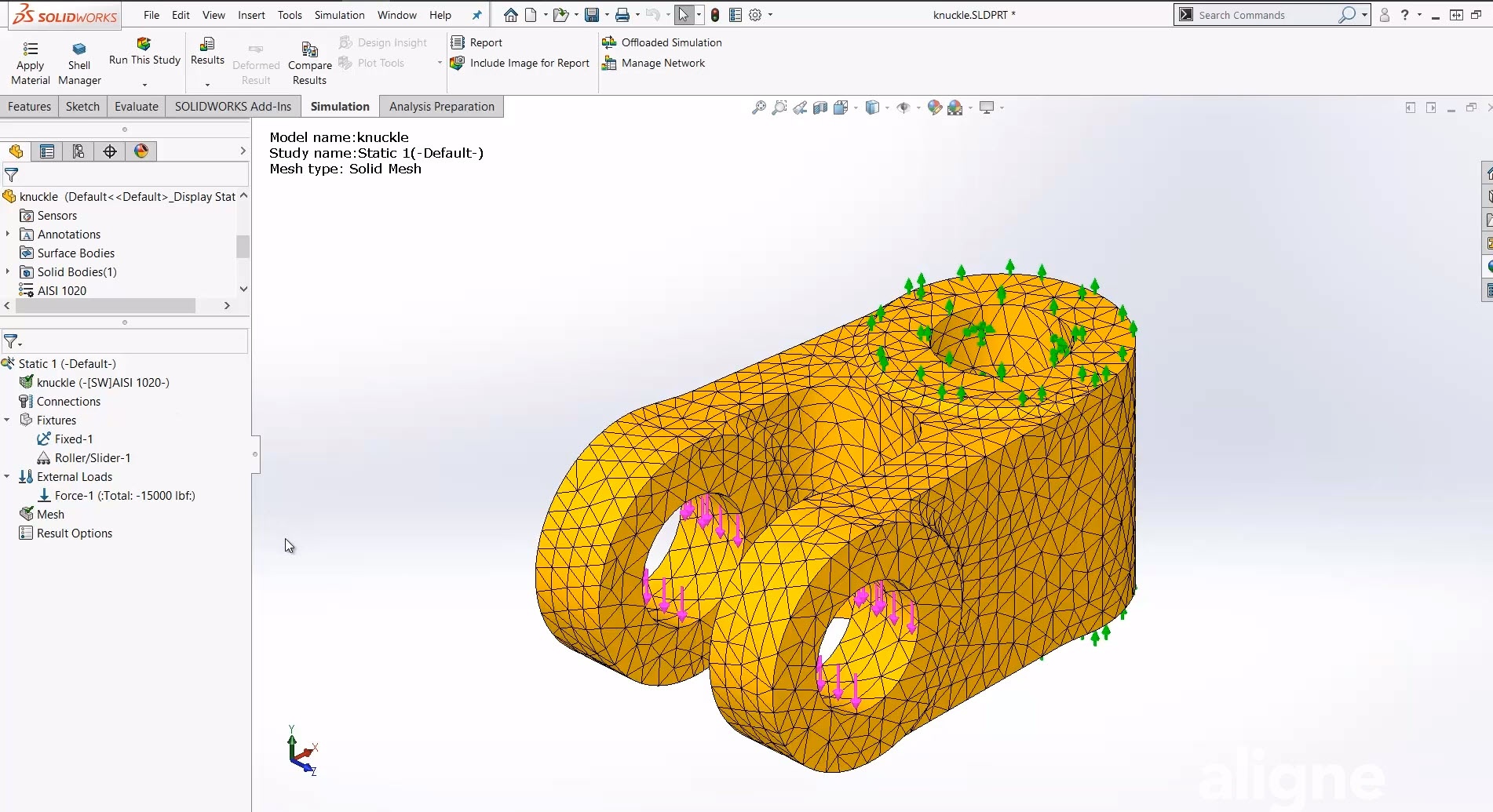

最后，我們通過將幾何體分成更小更簡單的實體（稱為元素）來近似幾何體。這個過程稱為“網格化”，它可以由軟件自動化。對于希望更好地控制網格劃分過程的高級用戶，可以使用內置工具進行額外的細化。

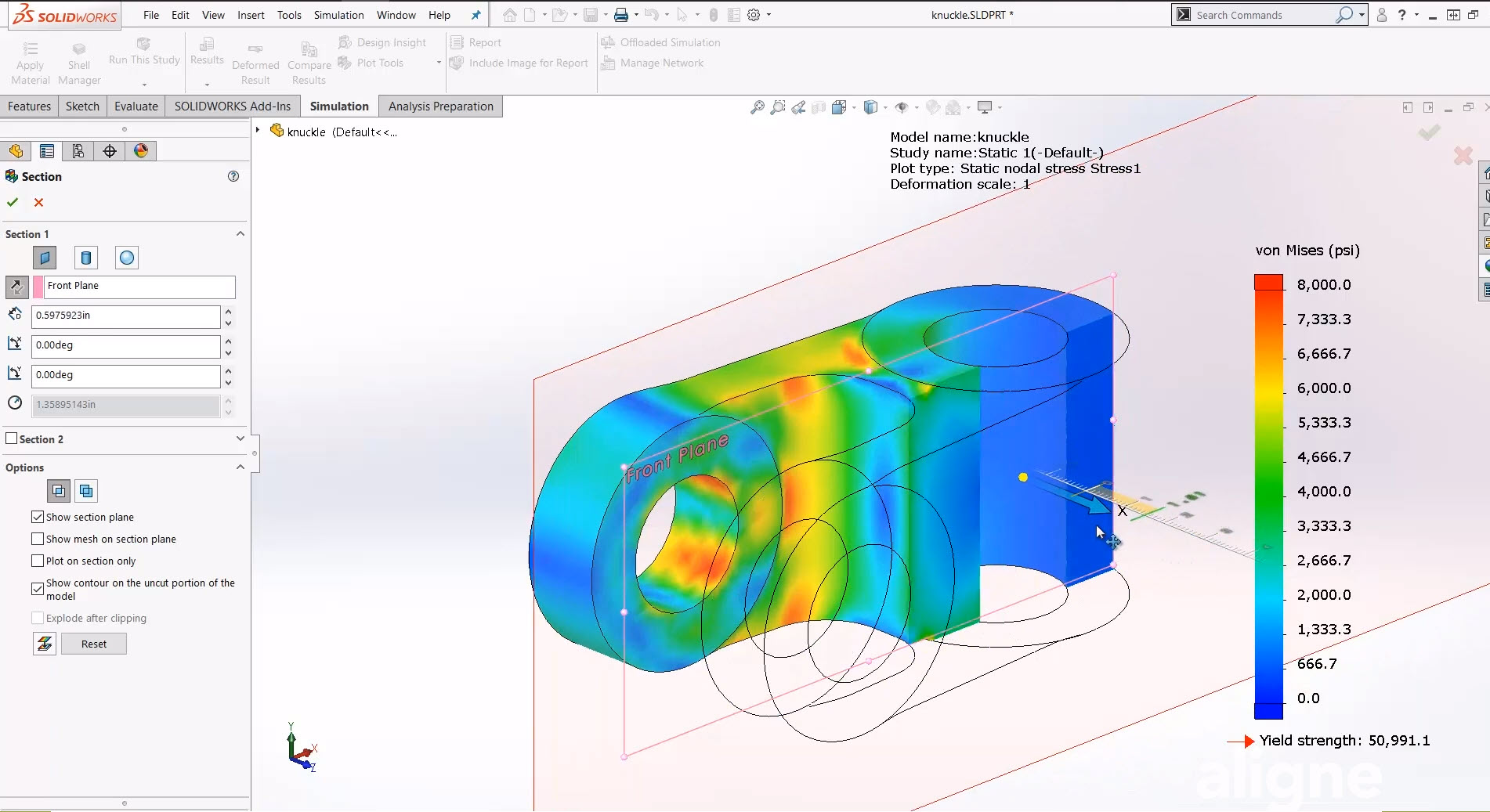

運行研究后，我們可以使用各種顏色圖，圖表，動畫和報告查看結果。

之后我們將更詳細地探討FEA流程的每個步驟。謝謝閱讀，其他內容敬請期待~
