【操作視頻】SolidWorks教你用旋風分離器做粒子研究

轉帖|Solidworks資訊|編輯：黃竹雯|2019-05-28 16:14:41.997|閱讀 1911 次

概述：旋風分離器是一種常見的化工設備，旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力，將粉塵從氣流中分離出來的干式氣固分離設備。在本文中，我們將一起來探討一下在SolidWorks中，如何使用旋風分離器做粒子研究。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

旋風分離器是一種常見的化工設備，旋風分離器是利用氣固混合物在作高速旋轉時所產生的離心力，將粉塵從氣流中分離出來的干式氣固分離設備。

我們可以用 SolidWorks 流體模擬研究，氣流從入口進入后的流動狀態，流速、靜壓分布等。

由于旋風分離器真實流體是有少量的固體顆粒，我們可以在單項流體的基礎上注入固體粒子，可以直觀的看到固體粒子在流場中的運動軌跡。直觀的了解其原理，并為設計優化提供參考依據。

工況描述：

1. 旁邊方孔進入（環境大氣壓1Mpa），由于負壓空氣從中間的圓管流出（99375Pa）。固體顆粒在離心力和重力的作用下沿分離器壁下落到下部的收集器。

2. 粒子顆粒大小4e-5m，質量流量0.0083Kg/s。顆粒的密度，我們打算選取兩種做對比分析。

分析的結果展示：

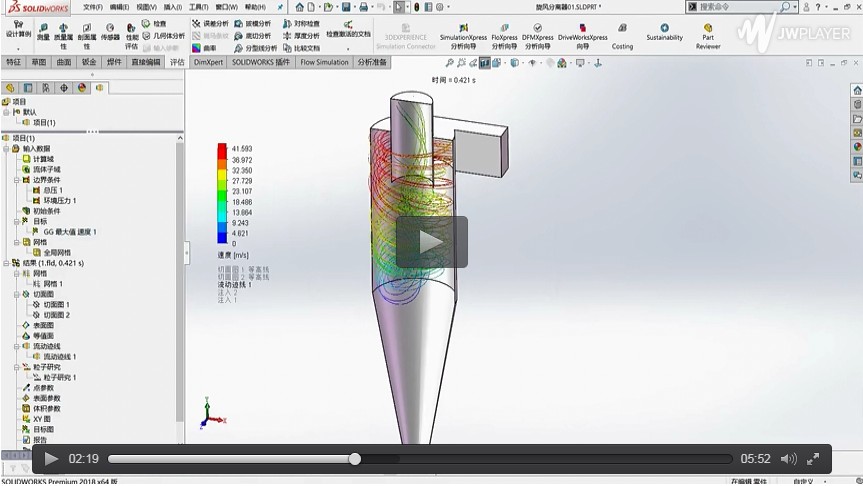

流場跡線可以看出來，流體是在旋風分離器的高速旋轉，然后從中間的圓管流出。

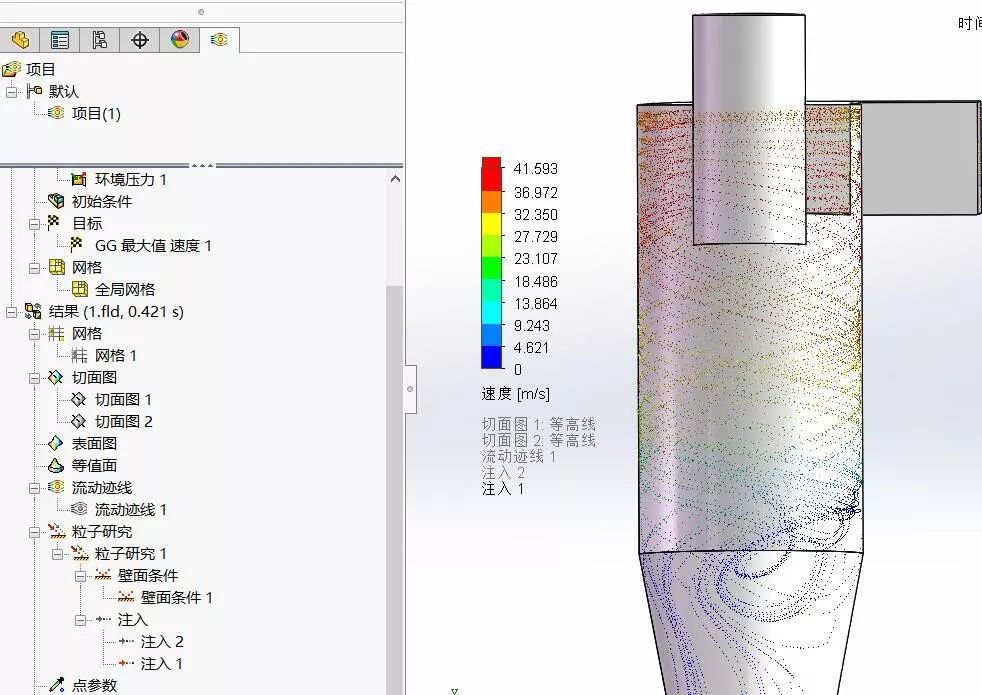

當我們注入的固定顆粒為鐵的時候，可以觀察左圖。粒子的軌跡全部落到了分離器的下部。并沒有從中間圓管流出。

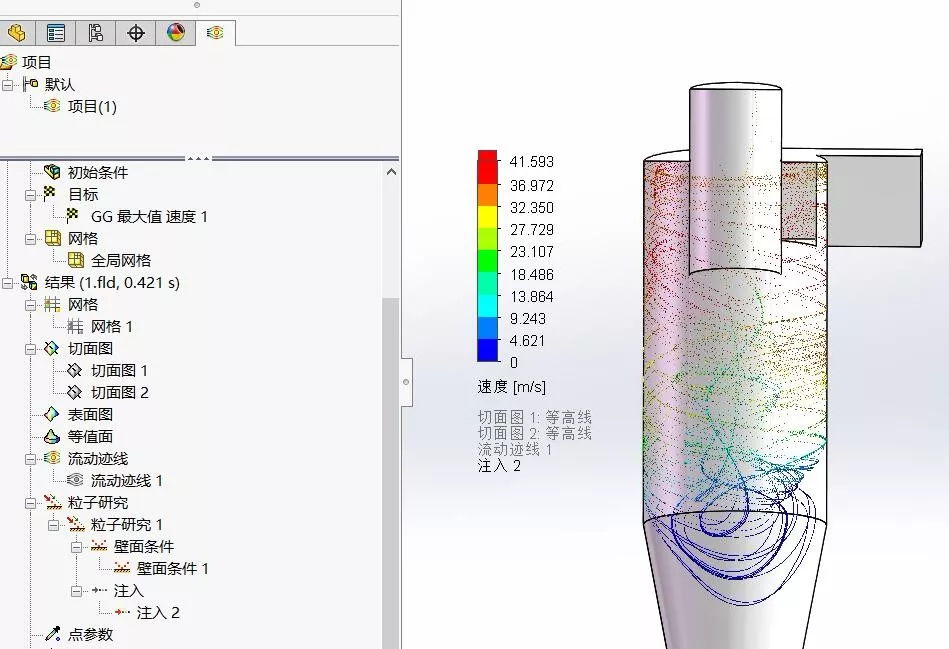

當我們注入的固定顆粒選密度較低的刨花板，可以觀察右圖。粒子會在中部打旋。并有部分從中間圓管流出。說明分離效果不佳。

關于 SolidWorks 旋風分離器粒子研究的詳細操作過程，請點擊下方操作視頻進行查看。

${BC8A5D15-341E-49CD-9D6A-C3BCCE081DA2}_20190528160843.jpg$
