概述:在SolidWorks中,如何對框進行計算,使框的尺寸包含圍繞零件的框的最大體積。這是可以實現的,請看下面的教程。
# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>
相關鏈接:
在SolidWorks 2017和之前版本中使用的技巧之一是創建邊界框:對框進行計算,使框的尺寸包含圍繞零件的框的最大體積。人們會問如何做到這一點,答案是將零件制成焊件,從而可以進行邊界框計算。

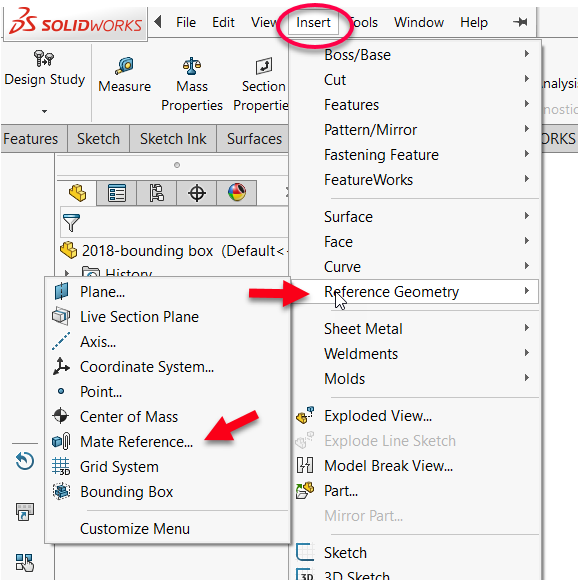

在完成這項工作的同時,并不是每個人都希望將零件定義為焊件只是為了獲得邊界框。在SolidWorks 2018中,我們有一個新的解決方案:邊界框功能可用于任何部分。
SolidWorks 2018中的邊界框

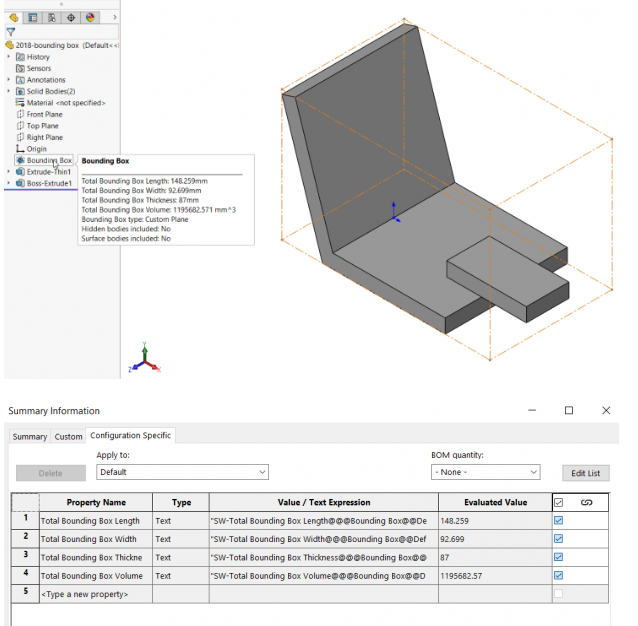

邊界框是FeatureManager中的一項功能,您可以將其懸停以獲取信息并像其他任何功能一樣進行編輯。它還會生成自定義屬性。

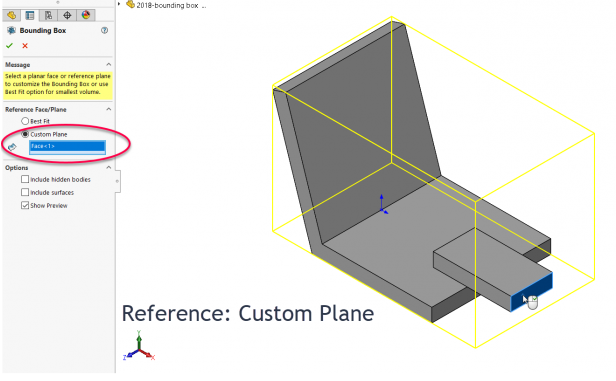

新功能具有多個選項,可能會非常有用。例如,您可以控制其大小以使其盡可能適合模型體積,或者與平面或平面對齊。請注意以下兩個選項之間的區別:

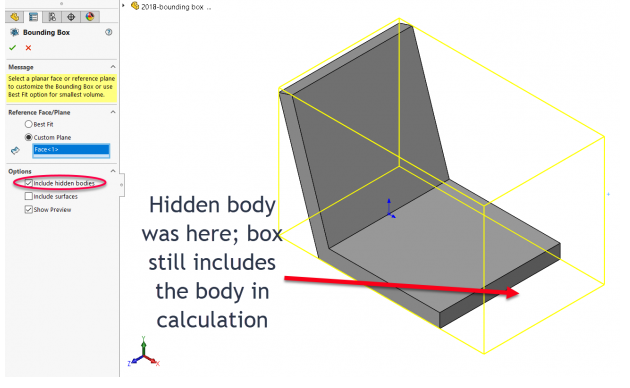

請注意,這些圖片顯示了多體模型。隱藏實體時,可以選擇“邊界框”是否包含隱藏的實體,如下所示:
SolidWorks 2018邊界框隱藏主體
多虧了SolidWorks 2018,單件和多件零件的最大立方體積現已成為一種簡單且通用的功能。不管您是想將其用于庫存估算,包裝還是其他目的,新的包圍盒功能都將使您的生活變得更加輕松。
