版本2020.R1新增MindFusion.Diagramming WebForms Composite節點

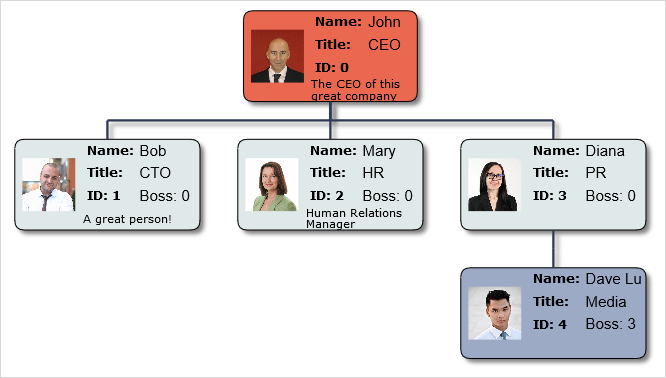

CompositeNode類實現的節點的外觀可以通過組件和布局容器的組合來定義。可以通過以編程方式構建組件樹或通過加載JSON模板來創建復合節點的內容。此初始版本包括布局容器，例如StackPanel和GridPanel。MindFusion.Drawing命名空間中的對象現在可以作為CompositeNode組件（圖像，文本，路徑，矩形，形狀）加倍。未來的版本將添加交互式組件，例如按鈕和文本編輯器，動畫布局。

添加到Diagram和ContainerNode類的rangingAnimated方法顯示項目從其原始位置到布局對象分配的新位置的移動。通過從相同位置上的重疊節點開始新的布局，可以用來創建爆炸效果，也可以通過將新節點添加到現有布局來創建插入效果。

導出Excel文件

MindFusion.Diagramming.Export.Excel.dll程序集中的ExcelExporter類將圖表導出為Excel Open XML格式（XSLX）文件。圖表將導出為Excel AutoShapes繪圖。帶有DiagramDocument參數的Export重載為文檔中的每個DiagramPage創建一個工作表。Export（Diagram）重載創建單個Excel工作表。

概述改進

• ScaleMode枚舉和添加到Overview控件的屬性實現了幾種縮放模式。FitAll元素對應于原始行為，其中“概述”始終適合圖的內容。FixedScale模式將應用通過概覽的ScaleFactor屬性指定的比例。CombinedScales模式通過圖表視圖的當前ZoomFactor乘以概覽的ScaleFactor。


• 如果啟用AllowZoom，則用戶可以通過調整概覽的視口跟蹤矩形的大小來縮放圖。


• MinVisibleFontSize指定一個閾值，如果縮放的字體大小變小，該閾值將隱藏文本。

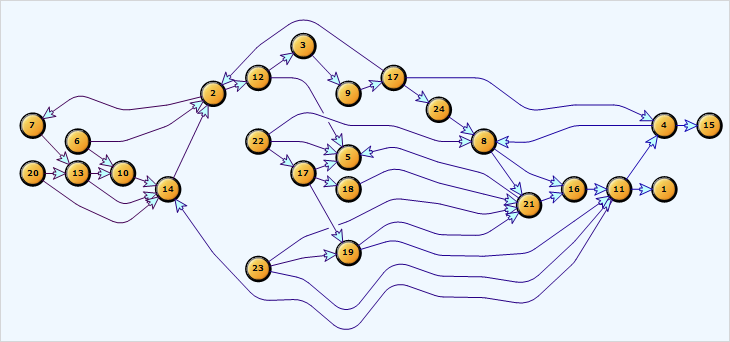

LayeredLayout的改進

• 當LinkType設置為Cascading時，LayeredLayout的KeepLinkShapes屬性使您可以保留鏈接的初始Shape值。后一種特性所施加的正交路徑使用相應的鏈接形狀來近似。


• 修復圖中包含折疊容器的錯誤鏈接位置。


• 客戶端LayeredLayout現在使用穩定的排序，并且在應用于相同圖形時應始終創建相同結果。


• 修復在層中出現長節點之后的后續層之間不必要的大距離。


• 添加到LayeredLayout的LinkPadding屬性指定當LinkType設置為Cascading時，鏈接之間留有多少空間。

JSON序列化

圖現在可以JSON格式序列化。這可用于與MindFusion JavaScript圖表庫互操作，或用于JSON文件或數據庫中的常規存儲。要將圖序列化為JSON字符串，請調用其SaveToJson方法。要從其JSON表示反序列化圖，請調用LoadFromJson方法。自定義項目類可以通過重寫DiagramItem的SaveToJson和LoadFromJson方法，為其附加屬性實現JSON序列化。必須通過調用RegisterItemClass方法并為clientClass參數提供字符串標識符來注冊此類以進行序列化。

性能提升

現在，圖表渲染和用戶交互更快。更改圖表后，控件將重新繪制最小的區域，并在可能的情況下將刷新操作壓縮為單個批處理。需要在其邊界之外繪制的自定義節點類應重寫getRepaintBounds方法以指定重繪區域。

自定義類型注冊

現在，自定義項目類型注冊表存儲在頁面會話中，并由ItemTypeResolver類處理。不再需要為每個DiagramView和NodeListView實例調用RegisterItemType方法，而是只在第一個DiagramView控件上調用一次RegisterItemType方法。您可以通過靜態GetResolver方法訪問為當前頁面注冊的ItemTypeResolver。

流程圖圖布局（客戶端/ JavaScript）

FlowchartLayout可以識別圖形中類似于程序代碼的模式，例如循環，序列和if / switch分支，并以遞歸方式排列它們。盡管有一些限制，但FlowchartLayout也可以用于排列其他類型的圖形。例如，它將所有反向鏈接都視為代碼中的循環，并期望它們是嵌套的-循環鏈接開始時更靠近停止節點，而結束時應更靠近開始節點。另一個類似的限制是，不應有任何將決策子圖的不同分支連接起來的交叉鏈接。

路徑查找（客戶端/ JavaScript）

PathFinder類提供幫助您在圖形中查找路徑和循環的方法：

• findShortestPath查找兩個DiagramNode對象之間的最短路徑。


• findLongestPath查找指定的DiagramNode對象之間的最長路徑。


• findCycle檢測指定的DiagramNode是否參與循環。


• findAllPaths查找兩個DiagramNode對象之間存在的所有路徑。


• findAllCycles查找基礎圖中的所有循環。

這些方法返回的路徑對象包含節點，鏈接和包含路徑中元素序列的項目數組。發行版中包含的新“路徑查找器”樣本頁面演示了路徑查找和找到的路徑上的動畫。

嵌入式超鏈接

啟用樣式文本的節點和文本組件現在可以包含<a>標記以創建超鏈接。單擊鏈接時，該控件引發超鏈接點擊事件，以實現導航：

// node is a ShapeNode instance
node.setText("test <a='//mindfusion.eu'>link</a> test");
node.setEnableStyledText(true);

// attach an event listener to the hyperlinkClicked event
diagram.addEventListener(Events.hyperlinkClicked, onHyperlinkClicked);

function onHyperlinkClicked(sender, args)
{
? ? window.open(args.getHyperlink());
}

容器改進

• 將resizeToFitText方法和EnableStyledText屬性添加到ContainerNode類。


• 現在，將多個選定的子節點拖出容器時，也會引發containerChildRemoved事件。


• 通過自動布局類和鏈接路由方法改進了對折疊式容器的處理。


• containerChildAdding事件處理程序可以通過調用setHandled來停止事件在容器層次結構中的傳播。


• .NET ContainerNode的Arrange方法使用指定的布局類在容器內安排子項。

Visio2013Exporter的改進

• Visio2013Exporter處理鏈接的箭頭。


• Visio2013Exporter保留圖表Z順序。


• Visio2013Exporter導出鏈接的文本和標簽。


• Visio2013Exporter導出ShapeNode對象的圖像。

Visio2013Exporter的改進

• Visio2013Exporter現在可以對表，容器和復合節點進行完全渲染。


• Visio2013Exporter呈現通過IGraphics界面繪制自身的自定義節點。


• 現在，已為導出的鏈接端點的坐標分配了Visio公式，并遵循調整大小的節點的邊界。

其他

• 節點和鏈接的Text屬性已移至基本DiagramItem類，從而使圖中的文本搜索和編輯操作更加容易。容器和表節點的Caption屬性現在僅包裝基本Text屬性。Map和Visio節點現在也可以渲染文本。


• 現在可用于Diagramming.Lanes命名空間的打字稿定義。


• 現在，可以通過將圖表的AutoArrangeAvoidSegments和AutoArrangeAvoidContainers屬性設置為false，來選擇將自動排列的鏈接標簽放置在鏈接段和容器上。


• Diagram類的dispose方法現在從頁面中刪除了一個焦點代理DIV元素。


• 改進了DiagramLink文本的文本對齊方式。


• serializeTag事件使您可以將復雜的Tag和Id對象保存為XML格式。


• 各種箭頭渲染修復。


• ShapeNode和Cell的ImagePadding屬性使您可以設置元素的邊框與其圖像之間的填充空間。


• 寫入到添加到PdfExporter，VisioExporter和Visio2013Exporter的Stream對象的導出重載。


• 非阻塞ArrangeAsync方法在后臺任務中運行布局計算。僅在圖程序集的.NET 4.5版本中可用。


• MaxJsonLength指定內部JavaScriptSerializer實例接受的JSON字符串的最大長度。


• 現在，當鼠標懸停在列表視圖中的項目上時，NodeListView將顯示節點的工具提示文本。


• TableNode.resizeToFitText的改進和修復。


• 為了與客戶端API保持一致，.NET Diagram類現在提供了將布局對象作為參數的Arrange方法。


• SvgImage模式為SVG <defs>元素添加了DiagramView特定的前綴，從而允許頁面上包含多個DiagramView。

API變更

• DiagramView的AppletStartedScript屬性以及其他重命名為ControlLoadedScript的控件。


• 特定于現在刪除的JavaApplet模式的客戶端事件處理程序屬性已刪除（例如key * Script，tableSection * Script，action * Script）。


• AutoCloseDistance的類型已更改為Nullable <Single>，其中null值表示FreeFormNode應該始終自動關閉。

MindFusion.Charting WebForms

其他

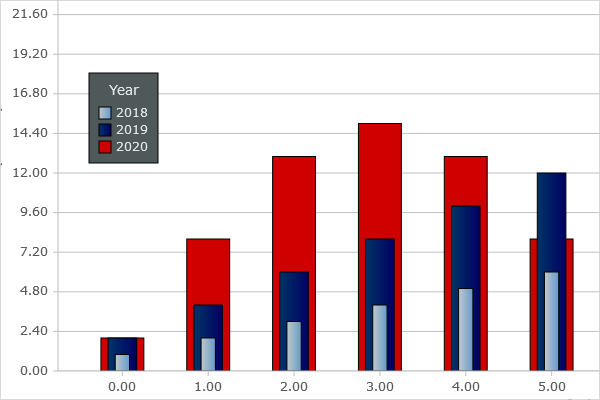

• InnerLabelRotation，OuterLabelRotation和StackOuterLabels屬性可更好地控制條形圖中標簽的呈現


• BiaxialChart的YLabelAlignment屬性指定Y軸標簽的水平對齊


• 設置FontStyle.Underline時，文本現在正確加了下劃線


• 客戶端工具提示改進


用于WebForms的MindFusion.Mapping SlippyTiles模式

現在，用于WebForms的MindFusion.Mapping支持由圖像平鋪地圖服務（TMS）提供的具有圖像的滑動平鋪地圖的呈現。

將ClientSideMode屬性設置為SlippyTiles并將SlippyLayer派生的對象添加到SlippyLayers集合中。

SlippyMapLayer類表示地圖圖塊層。它允許您指定一個Tile Map Service，該服務將通過UrlTemplate屬性提供地圖圖像。

SlippyDecorationLayer類表示一個疊加層，其中包含裝飾元素。可用的裝飾包括圖像，css樣式和圓形標記以及文本氣泡。

使用mapView的Center和ZoomLevel屬性設置地圖的地理位置和縮放級別。

單擊和懸停事件在客戶端可用，如果啟用了MapView的AutoPostBack屬性，則會引發服務器端MapClick事件。

緩存圖像支持的改進

現在，也可以從.osm文件中創建GdiMap模式下使用的緩存圖像。

將生成的圖像放置在MapView.VirtualLocation屬性指定的目錄中，并啟用UseCachedImages屬性。

不必調用MapLayers的LoadFromFile / LoadFromXml方法，而是將地圖文件名分配給layer.FileName屬性。WebForms的MindFusion.Scheduling捆綁的jQuery版本已升級到3.4.1 WebForm的MindFusion.UI捆綁了jQuery版本已升級到3.4.1。
