繪制UML配置圖

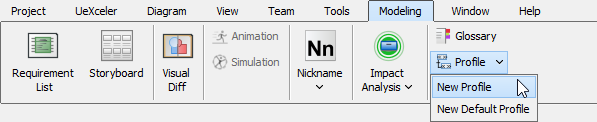

1、通過從應用程序工具欄中選擇建模>概要文件>新建概要文件來創建概要文件。

2、創建新的輪廓圖，并提示您輸入名稱。輸入車輛工程配置文件作為名稱，然后按Enter進行確認。

3、您將在此圖中建模您的個人資料。讓我們首先創建一個構造型。從圖工具欄中選擇構造型工具。

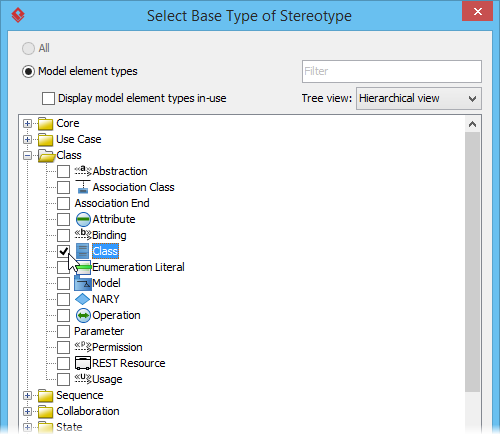

4、單擊該圖以創建構造型。立即提示您選擇此構造型的基本類型，這是將使用創建構造型的元素的類型。展開Class節點，然后選擇Class。

5、 單擊確定進行確認。

6、在圖中創建一個構造型。輸入Vehicle作為其名稱，然后按Enter進行確認。

7、讓我們定義一些與此原型有關的標簽。右鍵單擊Vehicle構造型，然后從彈出菜單中選擇Open Specification...。

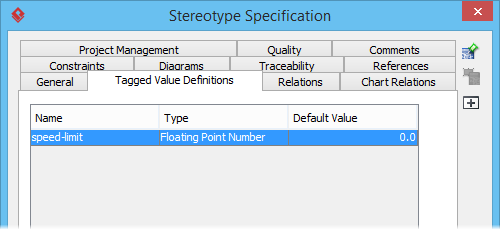

8、打開標記的值定義選項卡。

9、在選項卡底部，單擊“ 添加”，然后從彈出菜單中選擇“ 浮點數標記 ”。

10、輸入速度限制作為標簽名稱，然后按Enter確認。

11、創建兩個整數標簽passenger和id，以及一個枚舉標簽automatic-transmission。

12、讓我們?yōu)槊杜e標簽auto-transmission配置可能的值。單擊其默認值單元中的...按鈕。

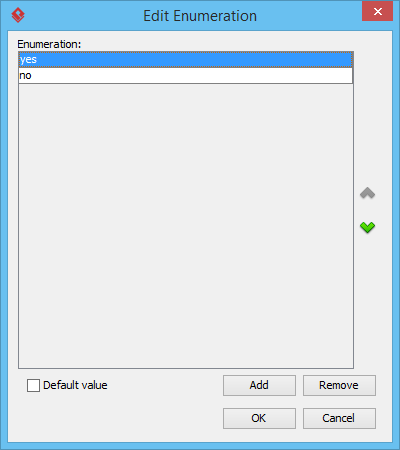

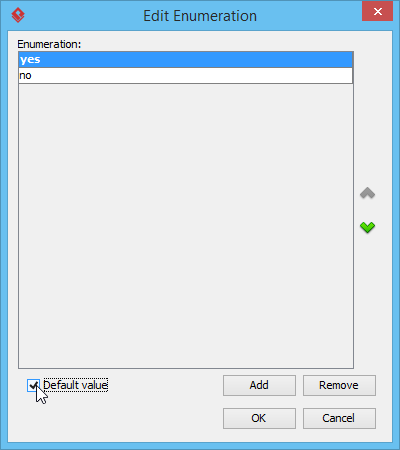

13、在“ 編輯枚舉”窗口中，單擊“ 添加”以添加，然后輸入“ 是”作為值。添加另一個值no。

14、選擇“是”，然后選中默認值使其成為默認選項。

15、 單擊確定確認并返回到規格窗口。

16、在規格窗口中單擊“ 確定 ”以返回到該圖。

17、讓我們在此配置文件中創建其他構造型。將鼠標指針移到Vehicle構造型上。

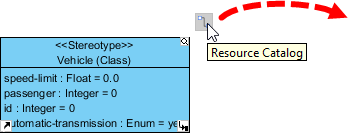

18、按下形狀右上方顯示的“ 資源目錄”按鈕。將其拖出。

19、在空白處釋放鼠標按鈕。從資源目錄中選擇組成->構造型。

20、創建一個新的構造型，并自動將Class選擇為基本類型。輸入Body作為名稱，然后按Enter進行確認。

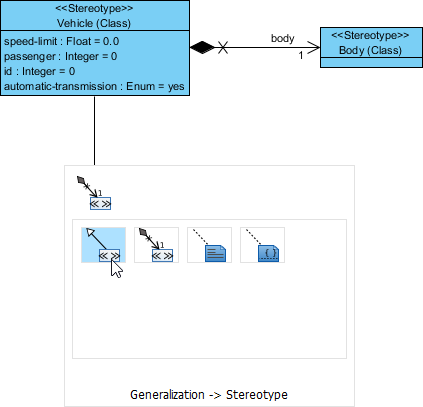

21、除了合成之外，您還可以創建專門的構造型。讓我們使用Resource Catalog 創建一個原型化的皮卡車，這是一種特殊的車輛。這次，選擇資源Generalization-> Stereotype。

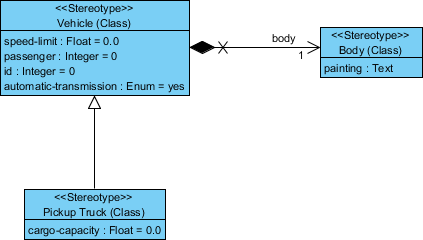

22、目前為止，您的配置文件圖應如下所示：

23、應用上述技術將標簽添加到新的原型中。將文字標簽繪畫添加到“ 車身”，并將浮點數標簽貨物容量添加到“ 皮卡車”。

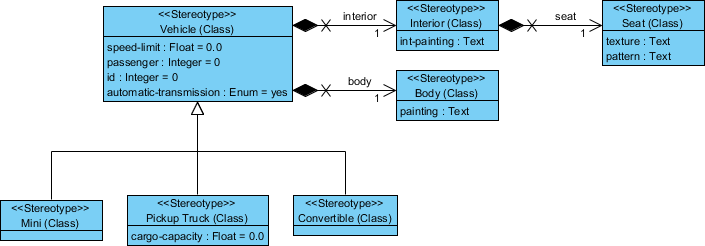

24、從車輛得出另外兩個專業的刻板印象迷你和可轉換。繪制另一個復合刻板印象內飾從車輛，另一個復合刻板印象座椅從內部。將文本標簽int-painting添加到Interior，將兩個文本標簽texture和pattern添加到Seat。您的圖應如下所示：

用構造型創建一個類

該配置文件現在可以使用了。讓我們使用在Profile Diagram中定義的構造型創建一個類圖。

1 通過從應用程序工具欄中選擇“ 圖”>“新建”來創建類圖。在“ 新建圖”窗口中選擇“ 類圖”，然后單擊“ 下一步”。保持提供的圖名稱，然后單擊“ 確定”進行確認。

2、創建類輕型汽車。

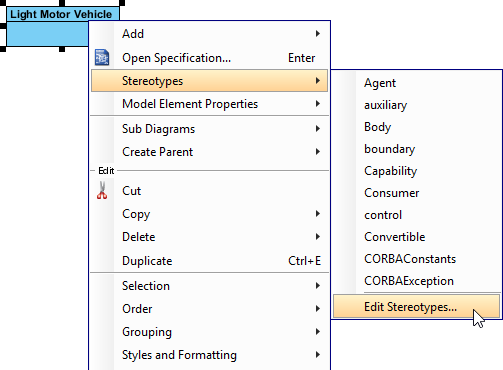

3、右鍵單擊輕型汽車，然后從彈出菜單中選擇“ 構造型”>“編輯構造型 ”。

4、選擇左側的皮卡車，然后單擊>添加。

5、打開標記的值選項卡。列出了在原型中定義的標簽。除了在<< Pickup Truck >>中定義的標簽外，還有在其通用構造型<< Vehicle >>及其復合構造型下定義的標簽。

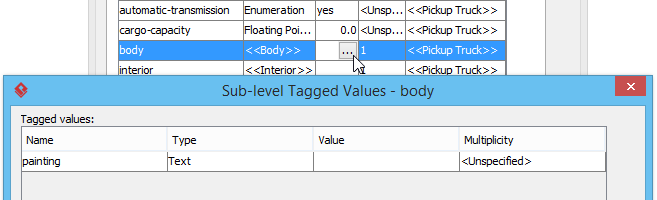

6、單擊“&nbsp;正文”標簽的“ 值”單元格中的...按鈕。顯示“ 子級標記值”窗口。您可以在此處指定Body構造型的標記值。

=====================================================
