【ABviewer從零開始教學查看器篇④】可視化參數和圖紙定位

原創|使用教程|編輯：黃竹雯|2019-05-20 11:45:45.977|閱讀 463 次

概述：ABViewer是一款高質量、高效率、低成本的多功能設計及工程文檔管理工具，能為您提供全面的專業的瀏覽及編輯功能，同時支持30多種光柵和矢量圖形格式。

# 界面/圖表報表/文檔/IDE等千款熱門軟控件火熱銷售中 >>

相關鏈接：

ABViewer是一款高質量、高效率、低成本的多功能設計及工程文檔管理工具，能為您提供全面的專業的瀏覽及編輯功能，同時支持30多種光柵和矢量圖形格式。

在小編看來，ABViewer是一款非常簡單且實用的CAD文檔查看與編輯器。對于使用小白可能還比較陌生，現在小編為大家整理了一篇《ABViewer從零開始系列操作教程》，從查看到編輯，以及其他功能的使用，供大家學習。

ABViewer最新版免費下載

ABViewer從零開始系列操作教——查看器

可視化參數

本節提供更好的可視化的不同選項，但不更改文件的參數。可視化參數的默認設置是在選項卡可視化下的對話框選項中執行的，這些參數在ribbon中不可用。

▲修剪光柵

快速訪問面板：
色帶：查看器->工具->修剪光柵
菜單：編輯->修剪光柵

當您必須打印掃描圖時，此功能非常有用。在下面的示例中，圖像以黑色背景顯示。

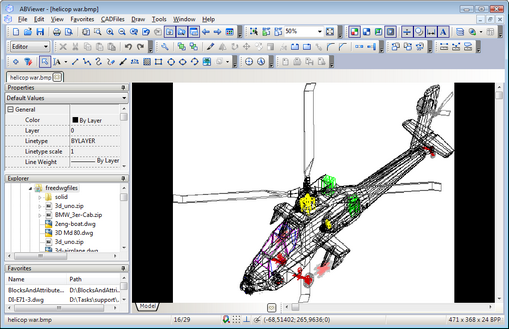

使用修剪光柵前：

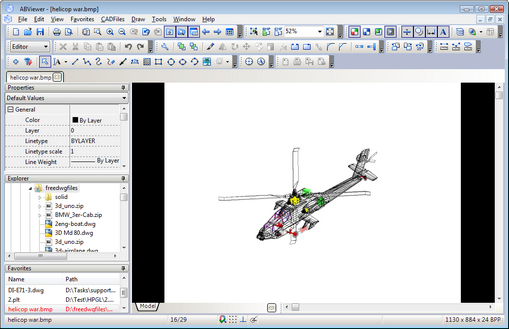

使用修剪光柵后:

▲配色方案

ABViewer有一組命令，允許更改繪圖的配色方案和背景顏色。默認情況下，在安裝程序后，所有的繪圖都在白色背景下以彩色模式打開。即使在關閉程序后，也會保存更改這些設置。

·功能區中的命令

B/W繪圖按鈕（Viewer選項卡->CAD圖像）：將加載的CAD文件重新繪制為黑白（當按鈕打開時）或所有可用的顏色（當按鈕關閉時）。當需要用黑白打印機打印圖紙時，該模式非常有用。這將完成操作，而不扭曲線條的重量和強度的顏色。

黑色背景按鈕（Viewer tab->CAD Image）：顯示黑色背景上的CAD文件，實體默認顏色為白色。

背景顏色按鈕（Viewer tab->CAD Image）：允許定義背景的自定義顏色。選擇該命令將調用所選擇顏色的標準對話框顏色。

▲顯示/隱藏

查看器選項卡“隱藏”部分中的元素組使您能夠隱藏和顯示行權、度量和文本，并顯示諸如短行序列或使用彎曲行之類的對象。

Arcs spl按鈕（Viewer tab -> CAD Image -> Arcs spl）：將加載的CAD文件中的所有圓弧和圓繪制為一個短行序列。關閉此按鈕（釋放）后，通過Windows GDI函數橢圓、圓弧等繪制出圖像中大部分的圓弧和圓，未進行線性化，這就意味著圖形顯示存在一定的誤差。點弧和圓總是線性化的。

Show Measurements按鈕（Viewer選項卡-> Hide -> Show Dimensions）：顯示或隱藏加載的CAD文件上的尺寸線。

顯示文本按鈕（查看器選項卡->隱藏->顯示文本）：顯示或隱藏加載的CAD文件上的文本。

Show Lineweight按鈕（Viewer選項卡-> Hide -> Show Lineweight）：可以繪制所有具有實際權重的圖像行。停用此按鈕（釋放）將導致繪制所有具有一個像素權重的圖像線。線權顯示的比例是在對話框選項的選項卡可視化中設置的。
