界面組件屬性設定

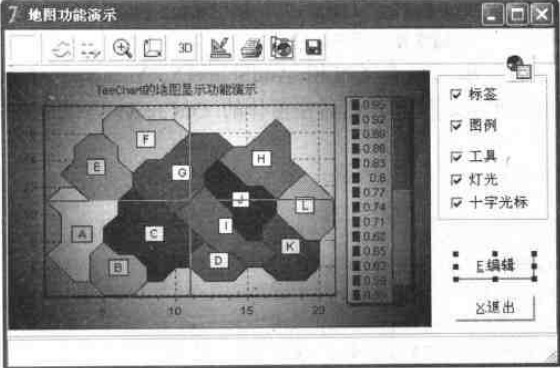

    從Delphi IDE中創建一個新工程，在主窗體中拖入TChart組件，并在Chart的Series選項卡中單擊Add按鈕增加一個新的序列Series： TMapSeries，其他組件的屬性參照下表設定，設計階段的界面如下圖所示。

地圖顯示功能演示舉例組件屬性設置

代碼設計

• 地圖數據的聲明。作為地圖顯示測試數據，在代碼段的var部分定義和聲明12個區域24組坐標，以數組變量形式描述：

AX:array[0..13]of integer=(1,3,4,4,5,5,6,6,4,3,2,1,2,2);
AY:array[0..13]of integer=(7,5,5,7,8,9,10,11,11,12,12,11,10,8);
BX:array[0..8]of integer=(5,7,8,8,7,6,5,4,4);
BY:array[0..8]of integer=(4,4,5,6,7,7,8,7,5);
CX:array[0..15]of integer=(9,10,11,11,12,9,8,7,6,6,5,5,6,7,8,8);
CY:array[0..15]of integer=(5,6,6,7,8,11,11,12,11,10,9,8,7,7,6,5);
DX:array[0..7]of integer=(12,14,15,14,13,12,11,11);
DY:array[0..7]of integer=(5,5,6,7,7,8,7,6);
EX:array[0..10]of integer=(4,6,7,7,6,6,5,4,3,3,2);
EY:array[0..10]of integer=(11,11,12,13,14,15,16,16,15,14,13);
FX:array[0..11]of integer=(7,8,9,11,10,8,7,6,5,5,6,6)
FY:array[0..11]of integer=(13,14,14,16,17,17,18,18,17,16,15,14);
GX:array[0..11]of integer=(10,12,12,14,13,11,9,8,7,7,8,9);
GY:array[0..11]of integer=(10,12,13,15,16,16,14,14,13,12,11,11);
HX:array[0..9]of integer=(17,19,18,18,17,15,14,13,15,16);
HY:array[0..9]of integer=(11,13,14,16,17,15,15,14,12,12);
IX:array[0..14]of integer=(15,16,17,16,15,14,14,13,12,11,10,11,12,13,14);
IY:array[0..14]of integer =(6,6,7,8, 8,9,10,11,12,11,10,9,8,7,7);
JX:array[0..11]of integer=(15,16,16,17,17,16,15,13,12,12,14,14);
JY:array[0..11]of integer=(8,8,9,10,11,12,12,14,13,12,10,9);
KX:array[0..9]of integer=(17,19,20,20,19,17,16,16,17,16)；
KY:array[0..9]of integer=(5,5,6,8,8,10,9,8,7,6);
LX:array[0..6]of integer=(19,20,21,21,19,17,17);
LY:array[0..6]of integer=(8,8,9,11,13,11,10);
Index:Integer=0;//全局變量，用于功能控制

• 主要代碼。首先編寫一個子過程AddShape(X,Y:array of integer;Color:TColor;Labels String)，用于多邊形區域繪制。然后在窗體的OnCreate方法中調用該過程繪制所有區域，代碼如下：

procedure TForm1. FormCreate(Sender:TObject);
AddShape(AX,AY,RGB(250,245,128),'北京');
AddShape(BX,BY,RGB(250,245,132),'西安');
AddShape(CX,CY,RGB(250,245,136),'上海');
AddShape(DX,DY,RGB(250,245,140),'天津');
AddShape(EX,EY,RGB(250,245,144),'拉薩');
AddShape(FX,FY,RGB(250,245,148),'烏市');
AddShape(GX,GY,RGB(250,245,152),'南京');
AddShape(HX,HY,RGB(250,245,156),'昆明');
AddShape(IX,IY,RGB(250,245,160),'武漢');
AddShape(JX,JY,RGB(250,245,164),'廈門');
AddShape(KX,KY,RGB(250,245,168),'海口');
Chart1.Refresh;
end;

    為了能夠在鼠標移動過程中獲得區域的標簽文字，可以利用TMarksTipTool工具的OnGetText事件中的Text:String參數實現，并且根據獲得的區域標簽Text結合Shapes的ByName[Text].ID屬性知道該區域的ID號，這時，設定一個全局變量Index傳給OnMouseMove事件，就可以在鼠標移動過程中根據ID號改變鼠標所在區域的顏色，以提高地圖的動態顯示效果。下述是在TMarksTipTool工具的OnGetText事件獲得Text后找出對應的I號并傳給全局變量的過程：

procedure TForm1.ChartTool1GetText (Sender:TMarksTipTool;
    var Text:String);
var
ID:integer;
mstr:String;
begin
mstr:='標簽:'+Text;//獲得的標簽
ID:=Series1 Shapes.BYName [Text]. ID;//由標簽獲得區域ID
Index:=ID;//傳給全局變量
mstr:=mstr+'索引:'+ Inttostr( Series1.Shapes.ByName [Text].ID);
StatusBar1.SimpleText:=mstr;
Chart1.Refresh;
end;

    然后在Chart的OnMouseMove事件中根據全局變量Index的值改變區域的頻色，達到加重顯示效果的目的，代碼如下：

procedure TForm1.Chart1MouseMove(Sender: TObject;Shift:TShiftState; X,
     Y: Integer);
var
C:TColor;
mstr:String;
C:= Series1.Shapes.Polygon[Index].Color;//獲取區域當前顏色
Series1.Shapes.Polygon [Index].Color:=RGB(255,0,64)；//改變當前區域顏色
Chart1.Refresh;//刷新
Series1.Shapes.Polygon[Index].Color:=c;//恢復區域原始顏色
Chart1.Refresh;
StatusBar1.SimpleText:=mstr;//在狀態行顯示
end;

    為了實現在程序運行中的交互，程序中增加了TChartEditor組件用于動態編輯，在按鈕TButton2的OnClick事件中加入下列一行代碼即可：

ChartEditor1.Execute;

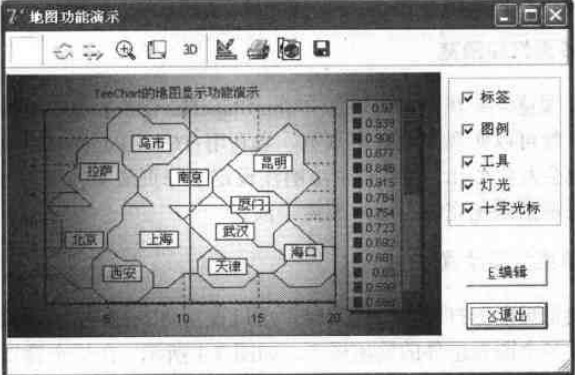

• 運行效果。下圖是程序運行后的效果，可以試著選擇檢查框的選項查看運行結果。

功能推廣

    采用本節的方法顯示地圖是比較簡單的，但是對于一個復雜的地圖來講這樣做是很費勁的。如果已有地圖數據如SuperMap系統的數據庫表，那么可以借助本書中有關TeeChart與數據庫一章的描述利用這些數據。如果有些數據不配套，可以在了解表結構的基礎上，編寫一個轉換接口，然后利用這個接口將數據讀入，就會取得事半功倍的效果。
