實體關系（ER）模型最初由Peter Chen于1976年提出。實體關系圖（ERD）是實體及其相互之間關系的圖形表示，通常用于對數據庫或信息系統中的數據組織進行建模。

1、通過從應用程序工具欄中選擇“ 項目”>“新建”來創建一個新項目。在“ 新建項目”窗口中，輸入“ 公交路線管理”作為項目名稱，然后單擊“ 創建空白項目”。
2、要創建ERD，請從工具欄中選擇“ 圖”>“新建 ”。在“ 新建圖”窗口中，選擇“ 實體關系圖”，然后單擊“ 下一步”。輸入Bus Route Management作為圖名稱，然后單擊OK。
3、讓我們從創建第一個實體Route開始。在圖工具欄中選擇“ 實體”，然后單擊圖以創建一個實體。將實體命名為Route，然后按Enter進行確認。

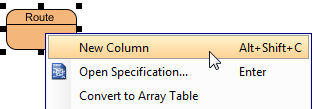

4、在Route中創建列。讓我們從一個主鍵開始。右鍵單擊實體Route，然后從彈出菜單中選擇“ 新建列”。

5、輸入+ id：varchar（10）并按Enter鍵。請注意，+號表示該列是主鍵。Varchar是列類型，長度是10。

6、輸入fare：float，然后按Enter，然后按Esc創建另一列。

7、創建實體Stop。巴士路線有許多巴士站，而一個車站可以由許多路線共享。因此，Route和Stop之間存在多對多關系。將鼠標指針放在Route實體上。拖出右上方的“ 資源目錄”圖標。

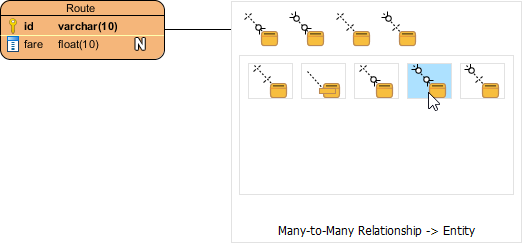

8、釋放鼠標按鈕，然后從資源目錄中選擇“ 多對多關系->實體”。

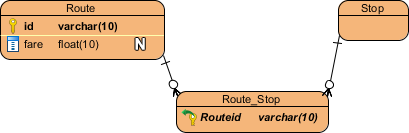

將新實體命名為Stop，您會看到在Route和Stop之間自動創建了一個鏈接實體Route_Stop，并添加了外鍵。

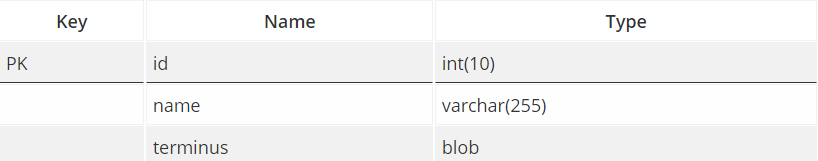

9、在Stop中創建以下列：

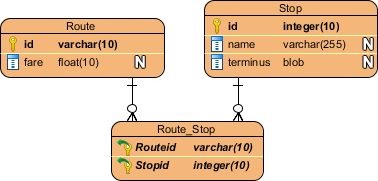

該圖現在應變?yōu)椋?/p>

10、一條路線有多個公交時刻表。通過一對多關系從Route創建實體明細表。將鼠標指針移動到Route。按下并拖出“ 資源目錄”圖標。選擇一對多關系->實體以創建實體Schedule。

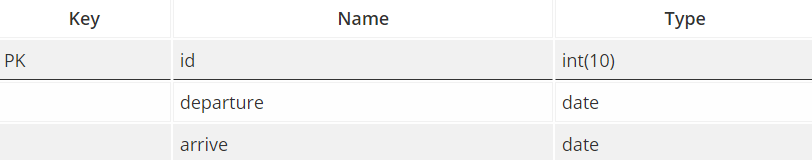

11、在Schedule中創建以下列：

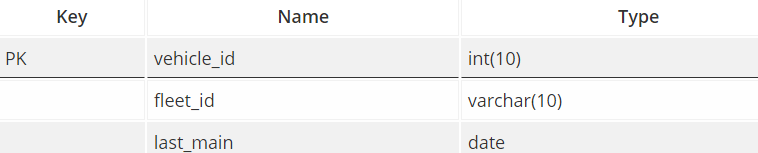

12、時間表由Bus處理。從Schedule創建具有一對一關系的實體Bus 。在Bus中創建以下列：

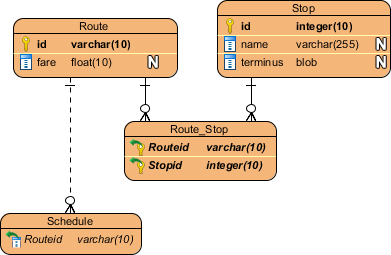

該圖應變?yōu)椋?/p>

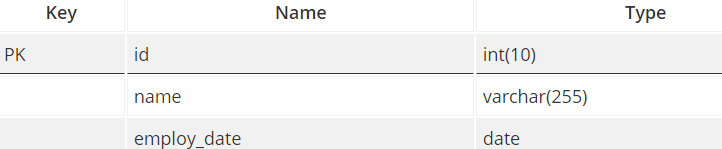

13、總線由總線驅動器驅動。從Bus以一對一關系創建實體驅動程序。將以下列添加到Driver：

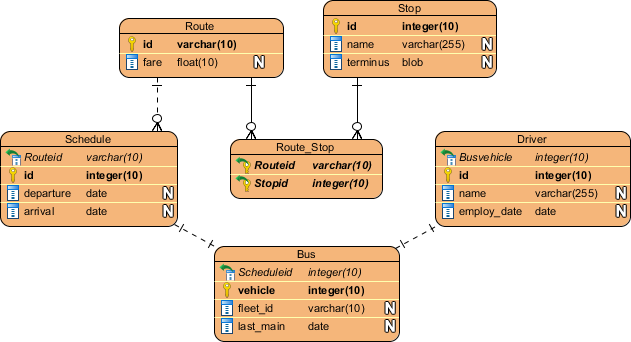

這是最終的ERD。

=====================================================
